歡迎光臨新鄉市菲利特過濾設備有限公司官方網站!
濾芯型號查詢

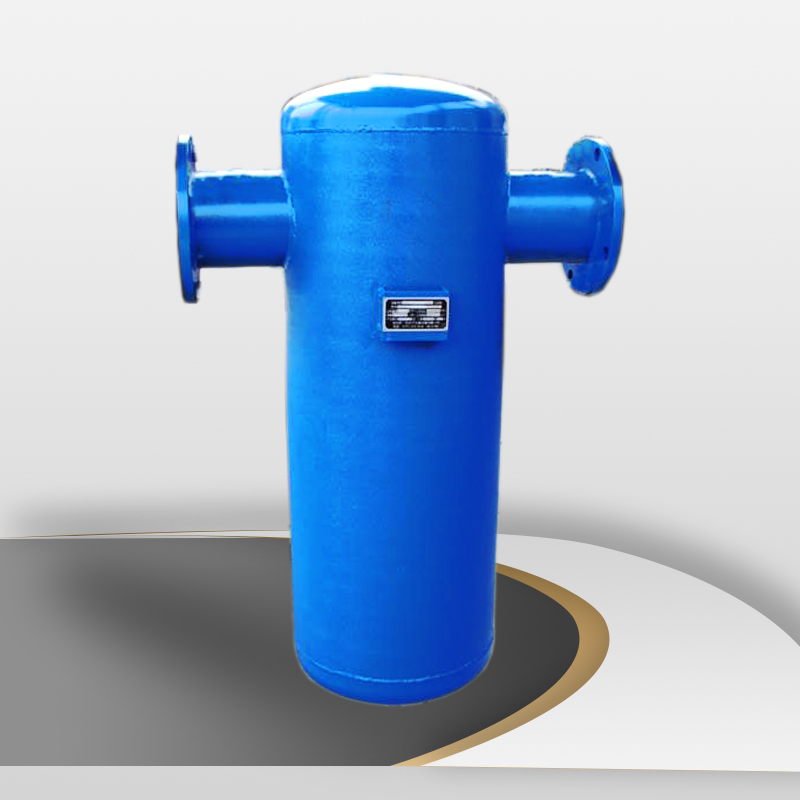

旋風式汽水分離器

品牌 :FeiFLTER(菲利特)
型號:FXQ系列
材質:Q235、304、304L、316、316L
過濾精度:
單臺流量:25-1000m3/h
公稱壓力:1.0MPa、1.6MPa
應用領域:鍋爐蒸汽、天然氣、沼氣、空壓機壓縮空氣、反應釜?dú)怏w的氣液分離
產品摘要:
FXQ系列汽水分離器為壓力容器結構的碳鋼或不銹鋼設備,目的是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。
成交量:0 好評率:5星
獲取優惠報價
  • 產品描述

    Product description



旋風式汽水分離器


      FXQ系列汽水分離器為壓力容器結構的碳鋼或不銹鋼設備,目的是除去不能通過疏水閥排掉的懸浮在蒸汽中的水分。汽水分離器必須安裝于水平管線上,排水口垂直向下,為確保被分離的液體迅速排放,應在汽水分離器底部的排水口連接合適的一套疏水閥組合。



設備類型



       擋板式- 擋板或折板式分離器由很多擋板構成,流體在分離器內多次改變流動方向,由于懸浮的水滴有較大的質量和慣性,當遇到擋板流動方向改變時,干蒸汽可以繞過擋板繼續向前,而水滴就會積聚在擋板上,汽水分離器有很大的通流面積,減少了水滴的動能,大部分都會凝聚,后落到分離器的底部,通過疏水閥排出。

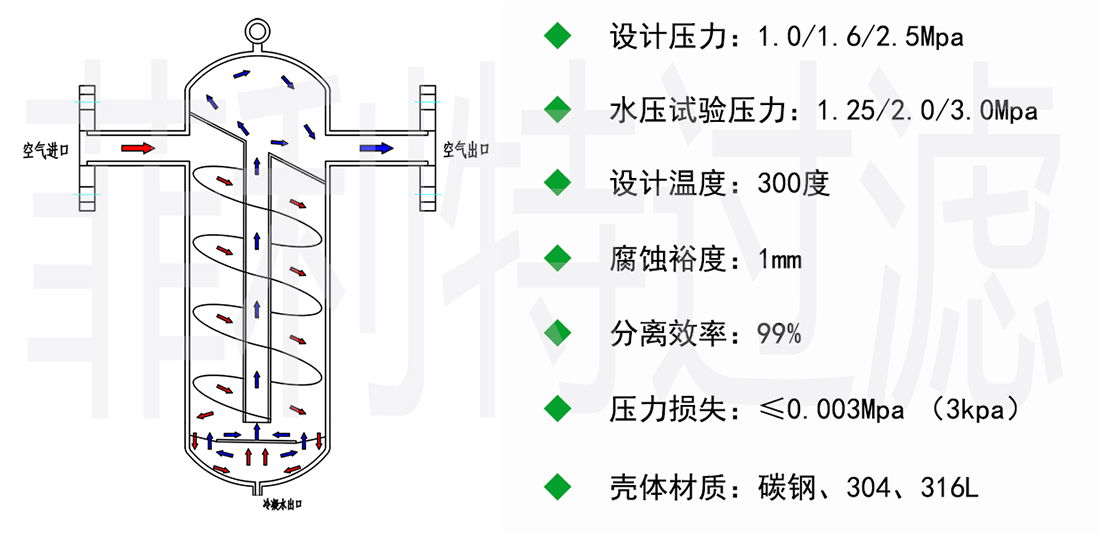

       旋風式- 旋風或離心型分離器使用了一連串肋片以便產生高速氣旋,在分離器內高速旋轉流動的蒸汽。以旋流向下傾斜式運動,旋流的氣體中夾帶的水分由于速度降低,在離心力的作用下,被分離出來聚集在汽水分離器內壁上,被分離的液體匯集后流入集水槽中,經自動疏水閥排出,干燥清潔的蒸汽從分離器出口排出。



      吸附式 - 吸附式分離器內部的蒸汽通道上有一個阻礙物,一般是一個金屬網墊,懸浮的水滴遇到它后被吸附,水滴大到一定程度后,由于重力作用落到分離器底部。結合汽旋和吸附兩種形式的分離器也很常見,由于結合了這兩種方法整個分離效率會有所提高。



       擋板式、旋風式和吸附式分離器的主要不同是,擋板式分離器在較大的流速范圍內可以保持很高的分離效率,而旋風式和吸附式分離器的分離效率只有在蒸汽速度13m/s以下才能達到98%,否則效率會很低,蒸汽速度為25m/s時,其分離效率大概僅為50%。

設備參數

1258
應用范圍


   ◆ 壓縮空氣冷凝水分離回收

   ◆ 蒸汽管線冷凝水分離

   ◆ 氣液混合部位的進、出口分離


   ◆ 真空系統中冷凝水分離排放


   ◆ 水冷卻塔后的冷凝水分離



   ◆ 其他多種氣液分離

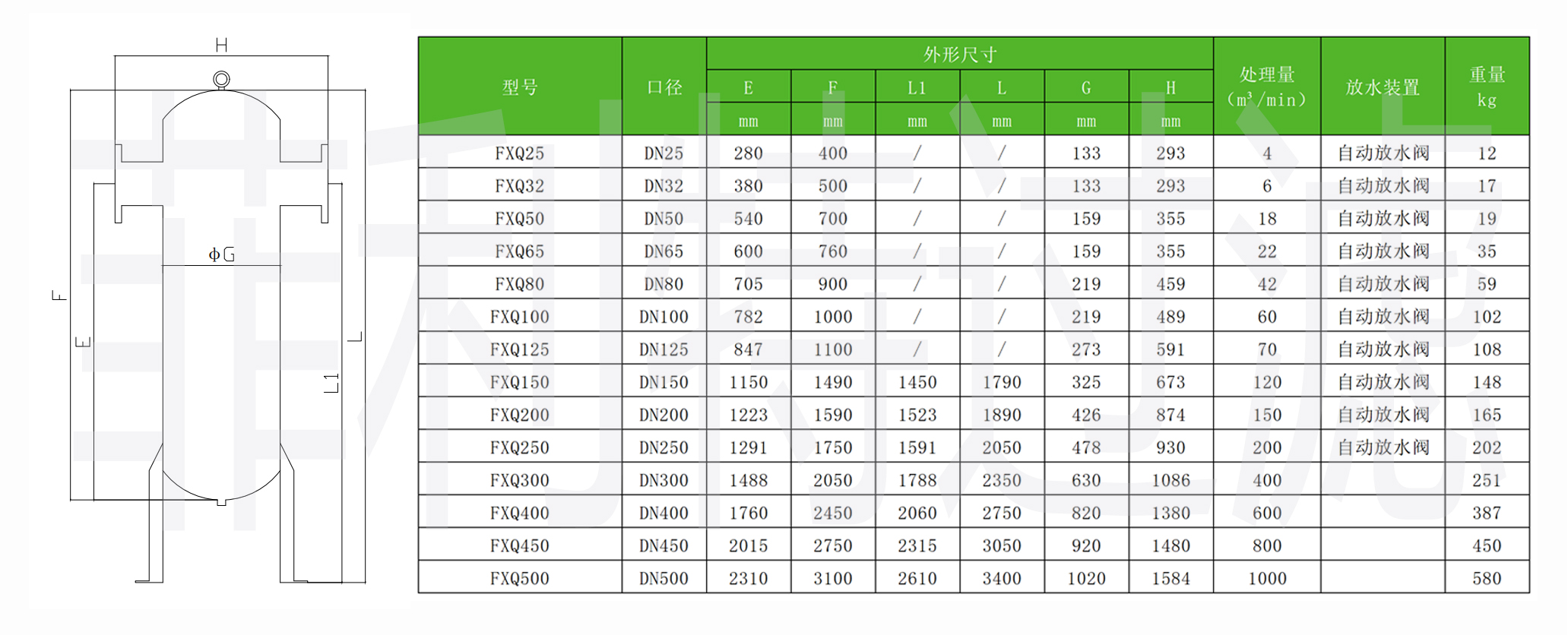

規格尺寸


選型方式:



    ◆ 鍋爐蒸汽:鍋爐蒸汽是需要用到氣水分離器的地方,一般選擇擋板式或者旋風式,但擋板式的效果不理想,建議選擇旋風式


    ◆ 沼氣:沼氣中也含有水分影響使用,由于沼氣的易燃易爆性,所以沼氣設備在生產過程中會成本高一點,并且沼氣在生成的過程中會帶進去很多雜質,所以一般建議濾芯的優先,并且排水部位要考慮手動排水


    ◆ 空壓機:空壓機配套使用氣水分離器應用非常廣泛,可以選用濾芯式


    ◆ 反應釜?dú)怏w:反應釜產生的氣體由于具有腐蝕性和易燃易爆性,所以建議選擇不銹鋼材質的旋風式汽水分離器,好選用316級別以上的(包括316)


    ◆ 天然氣:天然氣易燃易爆,可以選用旋風式或者濾芯式,排水閥也需要做防爆處理。

目前市場上用的就是這幾種介質氣體,如果沒有提及到的請來電咨詢業務

本公司為生產廠家,可根據客戶需求加工定制!

訂貨需知:

通常這種氣水分離器適用于任何氣體包括易燃易爆氣體,本公司目前已經做過的產品應用于壓縮氣、蒸汽、沼氣、天然氣、地下廢氣、VOC氣(腐蝕性)等。




您在選擇汽水分離器的時候,請考慮以下幾個參數:



考慮處理流量,選擇合適的口徑。



考慮過濾介質的化學性質,是否含腐蝕性等,選擇汽水分離器的材質。



考慮過濾介質的溫度,選擇合適的放水閥或高溫疏水閥。



提供管道的壓力,正壓或負壓,負壓情況下自動放水閥不起作用。選型時要特別注明


安裝及使用注意事項:


1、檢查安裝位置是否符合介質流向,確保按殼體上箭頭方向安裝。

2、安裝在水平管道上排污口垂直向下,被分離液體順利排出。

3、過濾器上端有吊環,可以懸空安裝,以減小管道設備負壓。

4、排污口安裝有手動球閥,安裝時應關閉球閥。

5、正常工作時球閥處于打開的狀態。

6、球閥下方連接自動放水閥,正常工作時檢查放水閥浮球是否復位。正常工作時浮球應處于放水閥下端。

7、檢修管道或更換放水閥時,應關閉球閥。

8、設旁路和進出口切斷閥,以便檢修不影響生產。

9、新管道試車或長期停用管道啟動時,需隔離設備清洗管道后再啟用設備。

安裝示意圖:
